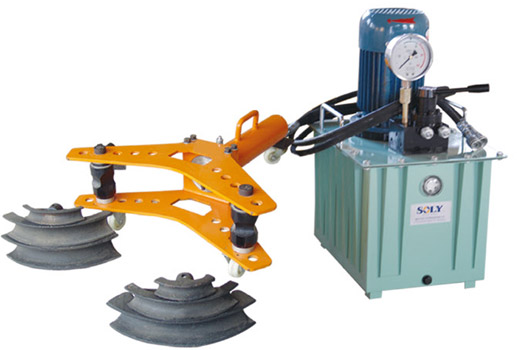

SL-WYQ型電動液壓彎管機是一種新型的雙作用彎管設備。它具有結構合理，操作方便，使用安全，
裝卸快速，一機多用等優點。彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外，還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。
二、 技術參數- 彎管性能表
|
參數型號 |
彎管范圍mm |
彎曲半徑mm |
彎管壁厚mm |
油缸推力KN |
|
SL-WYQ-60J |
Φ22-60 |
4x管徑 |
≤4.5 |
100 |
|
SL-WYQ-76J |
Φ22-76 |
4x管徑 |
≤6 |
300 |
|
SL-WYQ-108J |
Φ22-108 |
4x管徑 |
≤8 |
300 |
|
SL-WYQ-159J |
Φ76-159 |
4x管徑 |
≤12 |
500 |
SL-WYQ-60J 陰模2只 銷子2只 彎胎：22、27、34、42、48、60
SL-WYQ-76J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76
SL-WYQ-108J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76、89、108
SL-WYQ-159J 陰模2只 銷子2只 彎胎：76、89、108 、133、159
三、使用方法及注意事項
1、使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將電動液壓彎管機的工作油缸（8）旋入方檔塊（6）的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭（4），套在柱塞（7）上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板（3）孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管（12）端部的快速接頭（13）活動部份向后拉并套在工作油缸（8）的接頭上，將電動油泵（10）上的放油螺釘（11）旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞（7）即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。
