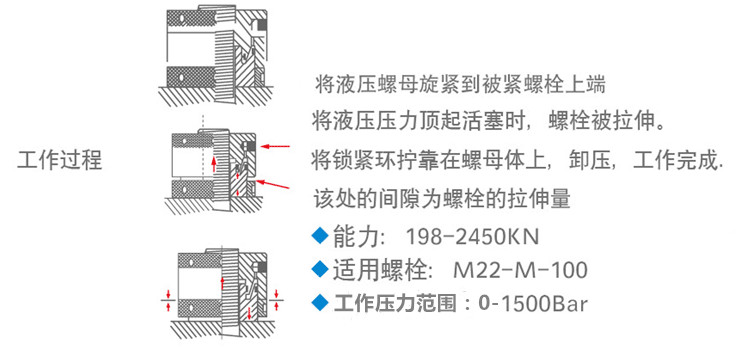

♦SL-HN 系列上部承載液壓螺母特別適用于狹窄空間及重負荷振動機械緊固,可同時裝配多個螺栓。采用無轉矩設計,避免摩擦、螺栓扭曲等影響螺栓預緊力的因素,被緊螺栓受純拉伸力。
♦可以精確設定預載荷,精度高達土3%
♦可帶有行程指示器,允許在操作過程中觀察、測量和控制拉伸量。
型號 | 適用螺母 mm |
出力 kn |
外徑 mm |
高度 mm |
行程 mm |
SL-HN-022 | M22 | 198 | 62 | 53 | 6 |
SL-HN-024 | M24 | 212 | 65 | 55 | 6 |
SL-HN-027 | M27 | 254 | 72 | 58 | 6 |
SL-HN-030 | M30 | 259 | 75 | 61 | 6 |
SL-HN-033 | M33 | 338 | 83 | 64 | 6 |
SL-HN-036 | M36 | 368 | 88 | 67 | 6 |
SL-HN-039 | M39 | 397 | 94 | 70 | 6 |
SL-HN-042 | M42 | 427 | 100 | 73 | 6 |
SL-HN-045 | M45 | 486 | 106 | 77 | 6 |
SL-HN-048 | M48 | 600 | 118 | 80 | 6 |
SL-HN-052 | M52 | 636 | 123 | 84 | 8 |
SL-HN-056 | M56 | 804 | 135 | 88 | 8 |
SL-HN-060 | M60 | 989 | 147 | 92 | 8 |
SL-HN-064 | M64 | 1036 | 153 | 94 | 8 |
SL-HN-068 | M68 | 1083 | 159 | 98 | 8 |
SL-HN-072 | M72 | 1298 | 170 | 104 | 10 |
SL-HN-076 | M76 | 1351 | 176 | 108 | 10 |
SL-HN-080 | M80 | 1590 | 194 | 112 | 10 |
SL-HN-065 | M65 | 1708 | 200 | 117 | 10 |
SL-HN-090 | M90 | 1976 | 212 | 122 | 10 |
SL-HN-095 | M95 | 2261 | 223 | 127 | 10 |
SL-HN-100 | M100 | 2450 | 236 | 135 | 15 |
