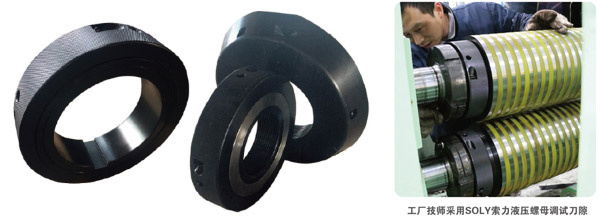

縱剪機液壓螺母縱剪機組專用
適用范圍:
.金屬縱剪機用刀片軸向鎖緊;
.圓盤剪用刀具夾頭鎖緊。
.刀具夾頭鎖緊。
.成型加工軸用工器具、夾具緊固
.成形加工用緊固夾具;
.其他軸用工器具緊固夾具
工作原理:
SL-HM液壓螺母為我公司高新產品,其工作原理是用簡單的"T型手柄"旋轉"加壓螺桿"來壓入“加壓活塞”。這時,密封液壓增高而擠壓出“環形活塞”并以此來緊固旋轉工具(墊圈、刀具等)。同時,可以確認“推力指示器”的刻度是否為所定推力值。
SL-HM液壓鎖緊螺母的優勢:
♦本體為鉻鉬鋼,完全替代國際產品。表面滾花、發黑處理,重量輕巧,使用特定扳手,安裝拆卸方便。
♦軸向鎖緊力大,在縱剪機上牢固地鎖緊刀片,不會在軸向壓力產生形變
♦降低刀片的磨損量,延長刀片的壽命,縮短對刀時間,提高設備的使用效率且分條的板材毛刺很小
♦不需要加油,軸向力的穩定,密封性好,不漏油
♦密封油脂型,無需向外排壓
♦使用少量的油脂達到最好的效果,清潔環保
♦按客戶要求定制異型螺母、無螺紋液壓螺母 , 螺紋規格僅供參考!
螺母規格 | 外徑 | 厚度 | 壓力環(內徑+外徑) |
SL-HM M100×2 | Φ160 | 45 | 120×140 |
SL-HM M110×2 | Φ170 | 48 | 130×150 |
SL-HM M120×2 | Φ180 | 45 | 140×155 |
SL-HM M130×2 | Φ185 | 45 | 150×170 |
SL-HM M140×2 | Φ225 | 50 | 180×200 |
SL-HM M150×2 | Φ240 | 53 | 180×200 |
SL-HM M160×3 | Φ250 | 53 | 190×210 |
SL-HM M170×3 | Φ280 | 60 | 200×220 |
SL-HM M180×3 | Φ285 | 60 | 230×250 |
SL-HM M190×3 | Φ285 | 60 | 230×250 |
SL-HM M200×3 | Φ285 | 60 | 230×250 |
SL-HM M210×3 | Φ295 | 65 | 250×270 |
SL-HM M220×3 | Φ300 | 65 | 250×270 |
SL-HM M230×3 | Φ320 | 65 | 280×280 |
SL-HM M240×4 | Φ330 | 65 | 280×300 |
SL-HM M250×4 | Φ340 | 65 | 280×300 |
SL-HM M260×4 | Φ350 | 65 | 300×330 |
SL-HM M270×4 | Φ360 | 65 | 300×330 |
