技術參數：
|
型號 技術參數 |
SL20 K--I |
SL20K--II |
SL20K-III |
SL20K--IV |
SL20K--V |
SL20K--VI |
SL20K--VII |
SL20K-IIX |
|
|
額定功率（KVA） |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18 |
|
|
額定電壓（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
額定電流（A） |
6.3 |
7.9 |
10.5 |
14.5 |
19.7 |
29 |
40 |
47 |
|
|
工 件 |
內徑 |
10-25 |
10-40 |
10-70 |
10-90 |
30-110 |
30-110 |
30-120 |
30-120 |
|
外經 (mm ) |
70 |
80 |
100 |
120 |
300 |
450 |
600 |
800 |
|
|
寬度 |
30 |
35 |
35 |
50 |
50-150 |
120-180 |
140-190 |
160-200 |
|
|
重量（KG） |
45 |
58 |
90 |
145 |
205 |
270 |
300 |
336 |
|
*安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平，前后垂直方向允許向后傾斜不大于3度。
2、安裝完成后，在使用前必須按電氣原理圖復 核，接線是否有誤。
3、正確無誤后，合上開關，接通電源，此時電壓表應有指示。

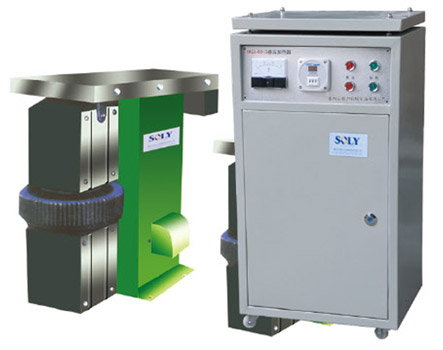

4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變，可調節主機后杠桿橋下面的定位螺釘，使軛鐵與工件保持2mm的間距，以方便連續操作）。至此，調試結束，可投入使用。
*操作程序
1.按起動按鈕，主機通電，時間繼電器開始記數，單位為秒，工件被加熱。
2.按停止按鈕前，看準時間記數，隨即取出工件，測量其內徑端平面處溫升是否符合要求，以便套裝。
3.連續加熱同一規格的工件，將功能選擇開關撥到時控位置，設定加熱時間，當工件被加熱到所設時間即自動關斷電源。
4.工作完成后，將電源開關撥到停止位置，切斷電源。
