特點.:重量輕,低高度設計適用于空間小的地方,特別在設備維修和拆裝工程中更有優勢。
柱塞頂部的螺紋孔可用于安裝可傾斜式鞍座。
一、 用途:

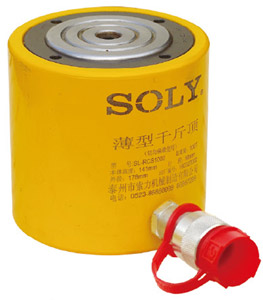

SL-RCS薄型千斤頂體積小,并可產生更大的工作能力,特別在空間位置狹窄的地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業,并發揮其無窮動力。
二、使用方法:
1、如泵體的油量不足時,需先向泵中加入工作油(32#液壓油或10#變壓器油)才能工作。
2、估計起重量,切忌超載使用。
3、選擇千斤頂著力點,確保起重物的重心與千斤頂?shù)亩嗣娲怪保瑫r必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,如果沒有特殊裝置禁止數臺千斤頂同時并用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6.本系列千斤頂刻有紅色超警戒,嚴禁超警戒線使用。
三、注意事項:
a)、使用時如出現空打現象,可先放松泵體上的放油螺釘,然后將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,待有力感后,即可繼續使用。
b)、在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機 件。
c)、本機是用油為介質,必須做好油及本機具的保養工作,以免 淤塞或漏油,影響使用效果。
d)、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使 用時活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載倒置往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次

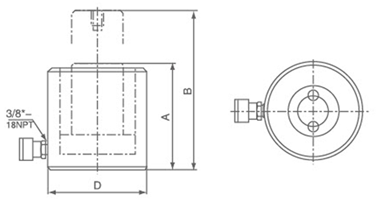

四、技術參數
型號 | 承載能力 T |
行程 mm |
本體高度 mm |
外徑 mm |
液壓油容量 cm³ |
活塞直徑 mm |
重量 kgs |
SL-RCS51 | 5T | 24 | 67 | 48 | 15 | 25 | 0.98 |
SL-RCS101 | 10T | 38 | 88 | 69 | 55 | 40 | 4.1 |
SL-RCS201 | 20T | 45 | 98 | 92 | 129 | 55 | 5 |
SL-RCS302 | 30T | 62 | 117 | 102 | 261 | 65 | 6.8 |
SL-RCS502 | 50T | 60 | 122 | 128 | 373 | 70 | 10.9 |
SL-RCS1002 | 100T | 56 | 141 | 178 | 722 | 100 | 22.7 |
SL-RCS1502 | 150T | 60 | 162 | 216 | 900 | 120 | 38 |
SL-RCS2002 | 200T | 60 | 168 | 245 | 1430 | 145 | 53 |
