壓套機壓制繩套特點:
YSB系列鋼絲繩壓套機為機電一體化產品。廣泛應用于各種吊裝行業,鋼絲繩的壓接使用較以往的插套機相比,具有更加可靠、美觀、簡便等優點,經對鋼絲繩進行破斷拉力試驗,完全符合Q/321202JMD002-2008國家標準。
1、該機采用了機電一體化設計,更換不同的模具,即可壓制不同規格的鋼絲繩,具有操作簡便、安全等特點。
2、液壓系統為雙重控制,溢流調節閥、磁接點壓力表均可對壓力進行精確的控制。
3、電器控制部分采用了低電壓控制,增加了操作系統的安全性。
4、壓制的鋼絲繩具有拉力大、美觀、快速,壓接一套鋼絲繩只需幾分鐘即可完成,降低了工人的勞動強度,提高了工作效率。
5.締結強度高.高安全載荷能力。壓制部分外型精美,高強度的耐腐蝕性,節約鋼絲繩成本,長度精度高。加工工藝先進成熟,使用效率高,并能解決有限空間的吊裝作業問題。

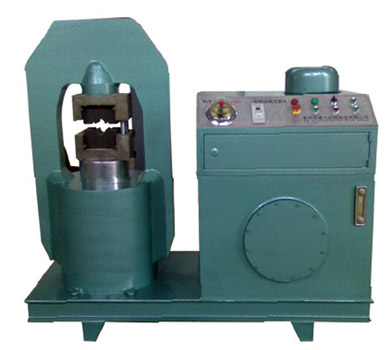

YSB系列鋼絲繩壓套機主要由液壓機和液壓站組成,液壓機主要由模座、模塊、油缸、活塞、缸底組成。液壓站主要由電機、液壓油泵、集成塊、電磁換向閥組成。締結強度高.高安全載荷能力。壓制部分外型精美,高強度的耐腐蝕性,節約鋼絲繩成本,長度精度高。加工工藝先進成熟,使用效率高,并能解決有限空間的吊裝作業問題。
鋼絲繩壓套機技術參數:
型號 | SL-YSB-150 | SL-YSB-300 | SL-YSB-500 | SL-YSB-1000 | SL-YSB-2000 |
壓力max | 1500KN | 3000KN | 5000KN | 10000KN | 20000KN |
一次壓制max繩徑 | φ13mm | φ25mm | φ32mm | φ46mm | ф65mm |
多次壓制max繩徑 | φ16mm | φ32mm | φ42mm | φ56mm | ф81mm |
工作壓力 | 28Mpa | 28Mpa | 28Mpa | 28Mpa | 38Mpa |
位移量 | 70mm | 70mm | 85mm | 185mm | 220mm |
整機長度 | 1460mm | 1550mm | 1680mm | 2080mm | 2480mm |
整機高度 | 1580mm | 1610mm | 1715mm | 1125mm | 2710mm |
整機寬度 | 2175mm | 2175mm | 2175mm | 2175mm | 1150mm |
活塞上行速度 | 4.8mm/sec | 4.8mm/sec | 3.6mm/sec | 快速上行速度 29mm/sec |
0.4mm/sec |
工作上行速度 3.8mm/sec |
|||||
活塞下行速度 | 22mm/sec | 25.1mm/sec | 22mm/sec | 24mm/sec | 3.2mm/sec |
凈重 | 1760Kg | 2250Kg | 3100Kg | 6745Kg | 13400Kg |
顏色 | 藍或綠 | 藍或綠 | 藍或綠 | 藍或綠 | 藍色 |
