一、 概述
液壓螺母或螺栓是一種新型緊固件。普通螺母的鎖緊是靠轉動扳手產生扭矩來鎖緊的,因此90%以上的力量浪費在克服摩擦力上,而作用在螺栓上的預緊力很小,特別對于大直徑高強度螺栓,在受人力工具和場地等因素的影響時,預緊力根本在鎖緊達不到設計要求,容易造成螺母的松動。液壓螺母的鎖緊與普通螺母不同,液壓螺母在鎖緊工程中,是靠液壓力直接作用于螺母而產生超高壓預緊力,即使在振動工況條件下,部件連接也不會松動。
液壓螺母特別適合在煤礦井下狹窄空間,對采煤機、倔進機等煤礦設備進行部件連接緊固,也可用與冶金、化工及工程機械上。
二、工作原理
液壓螺母是靠高預緊力對連接螺栓進行拔長后的鎖緊,因此必須使用10.9級及以上的高強度螺栓。

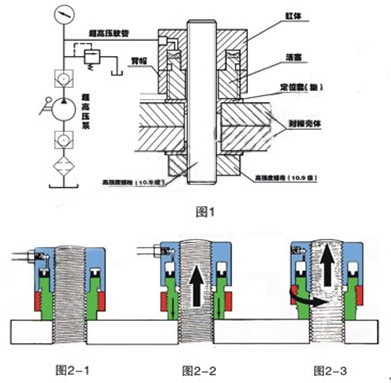

液壓螺母的安裝方式及加壓示意圖(見圖1)。超高壓液壓加載借助于超高壓手動泵,通過超高壓手動泵超高壓軟管對液壓螺母缸體注入高壓油,使螺栓伸長,背帽與油缸之間產生一個間隙(圖2-2),轉動背帽使其緊靠缸體(圖2-3),然后擰緊背帽,即去液壓力。由于螺栓不能回縮,因此可非常省力地對聯接螺栓施加相當高的預緊力。
三、液壓螺母的操作系統 液壓螺母的操作系統主要由超高壓手動油泵、高壓軟管總成(包括快速接頭)及液壓螺母和高強度螺柱等四部份組成,如圖3.
1.超高壓手動泵
超高壓手動泵是提供液壓螺母高壓油的動力設備,主要由柱塞泵、儲油箱、超高壓壓力表、高壓卸載閥、油過濾器等組成。
2.高壓軟管總成
它是由超高壓軟管、過濾接頭、快速接頭組成。
3.液壓螺母與超高壓軟管連接
液壓螺母與超高壓軟管連接是通過快速接頭,實現快速連接,達到操作和搬運方便。
四、技術參數
型 號 | 外形尺寸 (直徑×高度) | 行 程 (㎜) |
SLCM-M24×2 | Φ62×50 | 5 |
SLCM-M27×2 | Φ68×50 | 5.5 |
SLCM-M30×3.5 | Φ68×50 | 5.5 |
SLCM-M30×3.5(反裝) | Φ68×50 | 5.5 |
SLCM-M30×2 | Φ68×50 | 5.5 |
SLCM-M36×3 | Φ82.5×64.5 | 14 |
SLCM-M36×3(反裝) | Φ82.5×64.5 | 14 |
SLCM-M36×4 | Φ82.5×64.5 | 14 |
SLCM-M42×3 | Φ84×61 | 10 |
SLCM-M48×3 | Φ106×67.5 | 14 |
SLCM-M52×3 | Φ106×67.5 | 14 |
SLCM-M56×3 | Φ125×82 | 14 |
SLCM-M64×4 | Φ125×110 | 14 |
可以根據情況為客戶定做非標產品。
